在上一篇為大家普及到：“解析球磨機原理及球磨機功能”!大家也有所收獲，那么，大家對于球磨機原理的內部構造是怎樣的?有了解嗎?江西恒昌礦山機械廠家繼續為大家解答：

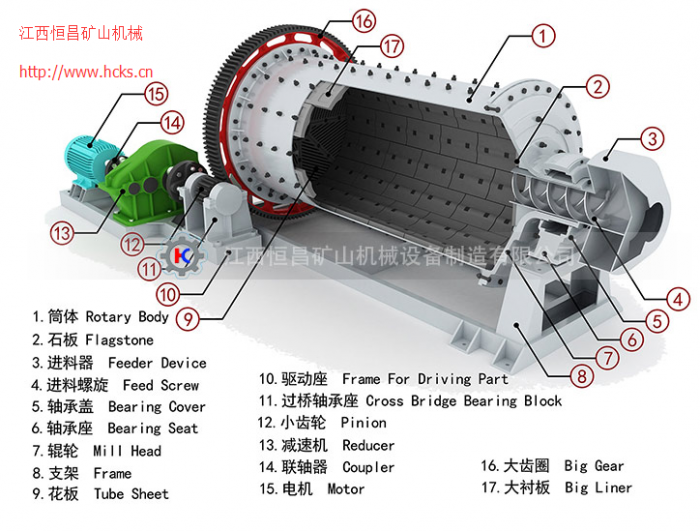

從外部結構表象上看，球磨機主要是由給料部、出料部、回轉部、傳動部(減速機，小傳動齒輪，電機，電控)等部分組成。而從實則核心結構上來看，該球磨機則是由水平的圓柱形筒體、襯板、隔倉板(多倉磨機才具備)、主軸承、端蓋、進出料裝置和傳動系統等部分組成。具體有關球磨機核心內部結構詳細分析如下：

一、球磨機筒體：

筒體是其主要工作部件之一，被粉磨物料是在筒體內受到研磨體的沖擊和粉磨作用而成細粉末的。

二、球磨機襯板：

其作用是保護筒體，使筒體免受研磨體和物料的直接沖擊和摩擦。另外，利用不同形式的襯板可調整磨內各倉研磨體的運動狀態。

三、球磨機隔倉板：

其作用是分隔研磨體;防止大顆粒物料竄向出磨端;控制磨內物料流速。

球磨機隔倉板分為單層和多層兩種，雙層隔倉板又分為過度倉式、提升式和分級式幾種。

四、球磨機主軸承：

軸承主要是支撐球磨機旋轉的部件，常用的軸承有滑動軸承和滾動軸承兩種，不管哪種軸承對于其潤滑要求都非常重要，一般都采用稀油集中循環潤滑，小型機也有的采用油環潤滑、油環滴油潤滑或毛線潤滑等方式。

五、球磨機端蓋：

球磨機端蓋位于筒體的兩端，通過螺絲與筒體底部的法蘭連接起來，中部有小孔，保證了廢氣的順利排出。

六、球磨機進料、卸料裝置：

球磨機進、出料裝置是球磨機整體中一個組成部分。物料和水(濕法磨)或氣流(干法磨)通過進料裝置進入磨內，然后通過出料裝置排出磨外。進料方式有：溜管進料、螺旋進料和勺輪進料三種方式。而卸料裝置，則包括球磨機卸料漏斗和接料桶，還包括承載接料桶的升降臺和升降臺提升裝置氣缸。

七、球磨機傳動系統：

球磨機的傳統系統分為邊緣傳動(或是邊緣雙傳動)和中心傳動兩種形式，邊緣傳動是主電動機帶動減速機，減速機帶動小齒輪，小齒輪帶動大齒輪，大齒輪帶動筒體部轉動。中心傳動球磨機是用大型雙列調心滾柱軸承取代常規巴氏合金潤滑軸承，更簡便可靠一些。

球磨機原理的內部構造是怎樣的?以上闡述供大家參考，如需購買了解球磨機設備細節可直接聯系我們江西恒昌礦山機械設備廠家!
